2008 - 2006

Hefe-Galerie-Werl

Bauvorhaben:

Neubau Einkaufscenter, HGW BA2 "Hefe-Galerie-Werl" Soester Str.26, 59457 Werl

Bauherr:

Grundstücksgesellschaft Friedrich Bremke
GmbH & Co. KG, Neheimer Markt 2, 59755 Arnsberg

Daten:

Erweiterung eines Einkaufsmarktes
EG: Ladenflächen, OG: Parkdeck
Besonderheiten:
- COBIAX Flachdecke mit Filigranplatten - gehört in Kombination von 10,50 m Stützenabstand zu den weitesten Spannweiten in Deutschland 2008
- Gründung Bohrpfähle

Angaben zu Cobiaxdecke:

Allgemeines:

Variante: CBCM-E-225 und CBCM-E-270
Fläche: 3745 m²; (Haupt-) Spannweiten: 10,50m x 10,50m
Deckenstärken: 42 und 48 cm
Betoneinsparung: 188 m³; Lastreduzierung: 5,0 MN

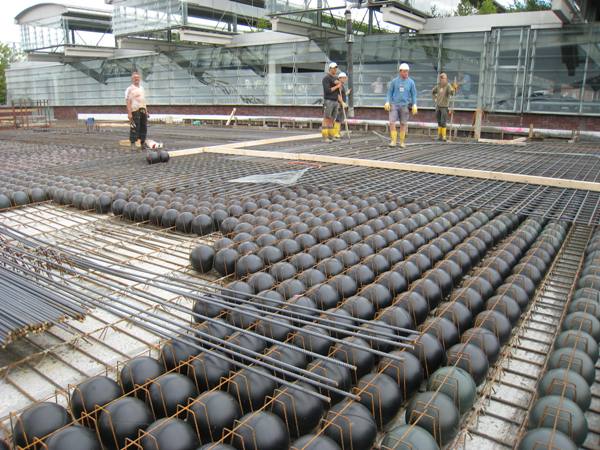

Prinzip Cobiax:

Aus Kunststoffhohlkörpern bestehende Module werden in die Decke einbetoniert und ersetzen schweren Beton dort, wo er aus statischen Gründen nicht notwendig ist.
Diese vorgefertigten Bewehrungskorbmodule wurden auf dem verlegten Halbfertigteil bzw. in den Ortbetonbereichen auf der unteren Bewehrung entsprechend dem Verlegeplan eingebaut.

Vorteile:

Durch den Einsatz der Cobiax Technologie konnte auf die ursprünglich vorgesehenen Unterzüge verzichtet werden; dies hat eine erhöhte Raumfreiheit zur Folge.
Mit der Cobiaxkonstruktion gelang eine Gewichts- und
Bewehrungsstahleinsparung. Nachfolgende tragende
Bauteile und die Gründung konnten dadurch optimiert werden.

Strömungskanäle

Bauvorhaben in Leipzig

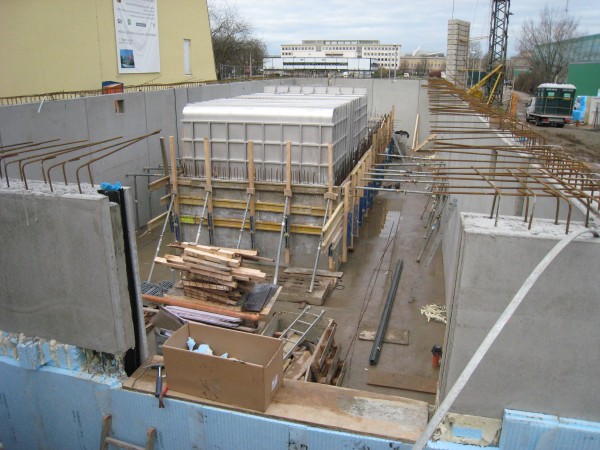

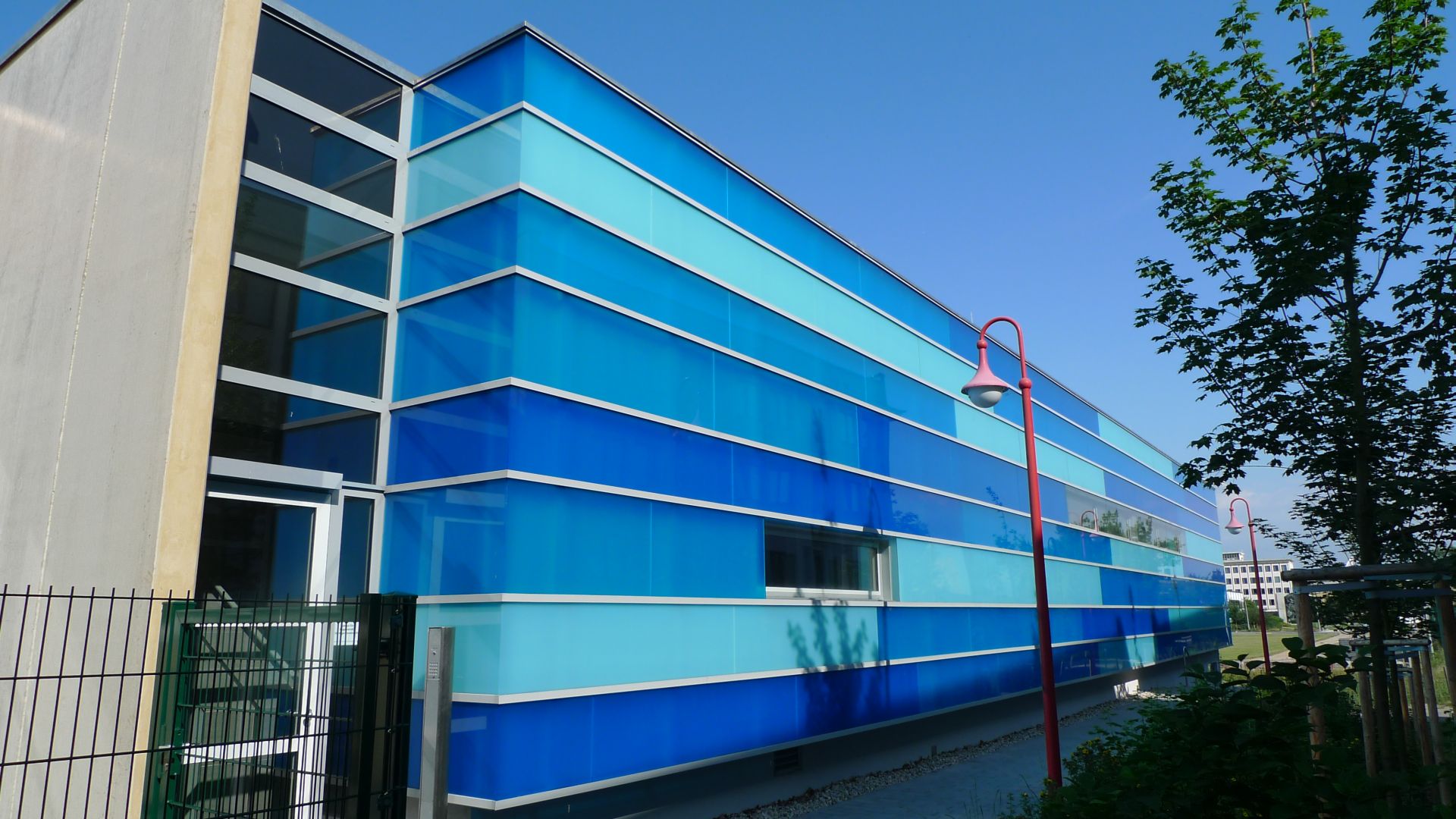

Neubau eines Strömungskanals im Sportkomplex der UNI Leipzig bzw. des Instituts für Angewandte Trainingswissenschaft Jahnallee 59 in Leipzig; Bauzeit: August 2007 - August 2008

Bauherr:

Staatsbetrieb SIB - Sächsisches Immobilien- und Baumanagement
Niederlassung Leipzig II

Nutzung:

Leistungsdiagnostik und Forschung (IAT Leipzig)
Messplatztraining (Olympiastützpunkt Leipzig)
REHA und Behindertensport (Universität Leipzig)

Bauvorhaben in Teneriffa

Neubau eines Trainings-Center in Costa Adeje La Caleta mit integriertem Strömungskanal auf Teneriffa
Bauzeit: Juni 2007 - Februar 2008

Bauherr:

Kurt Konrad y Cia. S. A. Turismo y Construccion
Adeja - Teneriffe

Ingenieure und Architekten:

Architekten Hernando & Sauque, Barcelona
TZ Technisches Zentrum Entwicklungs- & Handelsgesellschaft Leipzig
Ingenieurbüro Bauwesen Horn

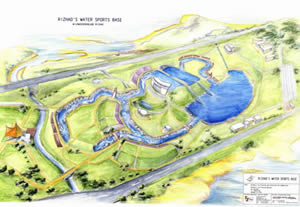

Wildwasseranlage für die Rizhao´s Water Sports Base

Bauvorhaben:

Rizhao City Planing and Construction Commission, P.C. 276826
Volksrepublik China, Seebad Rizhao mit 2,8 Mill. Einwohnern in der nordostchinesischen Provinz Shandong

Partner:

TZ Technisches Zentrum Entwicklungs- & Handelsgesellschaft mbH
Ingenieurbüro Bauwesen Horn

Anforderungen an die Anlage:

Einhaltung aller Regeln des Internationalen Kanuverbandes ICF
Sicherung der Bedingungen für nationale und internationale Wettkämpfe
Nutzung als Trainingsanlage für den Leistungssport und zugleich für den Tourismus (Breitensport):
Gestaltung als naturnahe flussartige Bahn, eingebunden in eine Parkanlage
Service und Fernwartung nach Inbetriebnahme der Anlage

Das Projekt umfasst die Errichtung aller baulichen Anlagen, dazu gehören:

Abfahrtsstrecken für Wettkampf, Rafting und für Kinder
Start- und Zielbecken mit Staumauer und Pumpenhaus, Bootsaufzug
Tunnel, Brücken und Grotten
Gebäude für Empfang, Sportler- und Pressebetreuung, Gastronomie, Betriebstechnik, Werkstätten u. a.:
Stationäre und temporäre Tribünen
Freiflächen, Parkanlage, Parkplätze

Die Fertigstellung der Anlage war für Mai 2007 geplant. Sie soll bereits zu den olympischen Spielen 2008 für Training und Vorrundenwettkämpfe genutzt werden.

Die Inbetriebnahme erfolgte am 01. bzw. 02.September 2007 mit den chinesischen Meisterschaften.
